電動試壓泵集成控制系統
移動式試壓泵系統技能計劃
一、設備應用條件：
1.在買方不需要增加除夾具以外的其他設備的情況下，設備可以正常使用；
2.環境溫度：-5~ 42；
3.實驗介質：低濃度水或油；
4.計劃耐壓為：125兆帕；
5.測試溫度：常溫；
: 0px; -webkit-text-stroke-width: 0px">6、壓力丈量精度：精準度為滿量程千分之二點五；
7、本體系選用160MPa精度為FS 0.25%的壓力傳感器；
8、本體系的全體操控精度為FS 0.3-0.5%；
9、電源：AC380/220V,50Hz；
10、相對空氣濕度請求：≤70-90%。
本套設備依據客戶實踐技能請求非標制造：
其間參閱試壓泵履行標準：
JB/T9089-1999試壓泵；
JB/T53194電動試壓泵商品質量分等；
GB-T9234-1997機動往復泵；
GBT 7784-2006 機動往復泵實驗方法。
二、設備裝備有些技能參數及詳細功用描繪：
一、設備概述：本設備依據需方技能請求非標制造：
設備主體由便攜式試壓泵核算機操控體系與3DY400/125MPa型集成式電動試壓泵兩有些組成。其間集成電動試壓泵脫離便攜式試壓泵核算機操控體系后可獨立進行試壓實驗，但只能顯現和操控壓力不能進行數據運算與打印報表。
移動式試壓體系經過高壓膠管與被測管匯閥門相銜接，試壓體系所有外接電線電纜及數據線標配均為20米或據項目現場施工需求調整。
本試壓操控體系選用電動試壓泵安全閥超壓主動起跳和進口高壓氣控閥長途卸放壓力以及選用防震電接點壓力表來進行體系限壓安全維護。
本體系為集成式，其間電動試壓泵及不銹鋼水箱還有遠控泄壓閥組及變頻電控體系均集成在機箱內部，移動吊裝便利經過便攜式核算機操控體系來操控，可隨時隨地進行水壓實驗，集成式機箱帶萬向輪可隨時恣意移動，可放進箱式貨車，因為施工現場客觀環境影響暫時不考慮試壓監控高清攝像這一環節，今后能夠依據用戶實踐需求添加。
三、集成式電動試壓泵操控體系及便攜式核算機操控體系裝備及報價：
稱號
明細項
數
量
單
位
備 注
價格（元）
集成式電動試壓
泵
體系
設
備
硬件體系
核算機
臺
聯想筆記本商用機
或機箱內嵌平板
打印機
臺
惠普彩打系列
壓力傳感器
支
160MPa精度為0.25%FS
便攜式核算機試壓泵操控體系
套
試壓泵操控器中心
30KW變頻器及變頻電控體系
只
30KW操控22KW變頻電機
3DY400/125MPa電動試壓泵
含160MPa高壓膠管兩根及變頻電機與160MPa耐震電接點壓力表
套
四川杰特
美國HIP
高壓氣控閥及高壓過濾器高壓附件
套
60000PSI試壓泵
壓力長途卸放
美國HIP單向閥及高壓附件
套
60000PSI試壓泵精準保壓
高壓閥門集成管匯
套
試壓泵高壓體系集成
遠控閥組集成箱
套
集成式電動試壓泵機箱
帶萬向輪及吊裝鉤
套
不銹鋼水箱含高壓過濾器
套
容積1m3
試壓泵出口高壓三通管匯閥門
套
與用戶原有氣動泵銜接
集成設備電控體系
套
設備全體配電體系電源電纜線
套
實踐需求配套
軟
件
核算機數據
收集操控軟件
套
專用核算機試壓軟件
設備集成費包裝費運費及裝置調試費
試壓泵自重950公斤加上集成機箱及水箱還有遠控閥組附件分量大約會在1.5噸擺布
17%增值稅
設備總價
依據以上報價，設備全體優惠價格為165000元整。
注：單個配件在實踐出產制造有也許參數不一樣，但不影響設備全體功用。
集成式電動試壓泵壓力測驗體系上面有記錄儀壓力收集體系，圖像僅供參閱詳細請以什物為準。
優勢：全部試壓體系高度集成毛病率低，能夠直接放到箱式貨車里，比底撬式的易修理好維護，且本錢低能耗小。其間便攜核算機操控壓力收集體系具有手主動一體化操控還有遙控功用，可在距離100米以內隨意敞開中止試壓泵，使試壓實驗愈加便利安全，集成式機箱可依據用戶請求隨時定做尺寸！
集成式電動試壓泵壓力測驗體系，內嵌工業平板電腦，本機箱不帶吊裝鉤和萬向輪，詳細可定做，圖像僅供參閱詳細請以到貨什物為準。
電動試壓泵詳細技能參數：
3DY125型電動試壓泵(圖像僅供參閱)。
類型
額外壓力（Mpa）
流量（L/h）
功率（KW）
電壓（V）
頻率（HZ）
分量（kg）
3DY400/125MPa
試壓泵類型: 3DY125MPa電動試壓泵；
技能參數：額外壓力125MPa，額外流量400L/h；
試壓泵體積：長寬高2080*980*750；
試壓泵電機：22KW變頻電機；
試壓泵操控體系：帶本地手動遙控啟停及操控功用和便攜式核算機操控啟停.
出口銜接端：M30X2作業接頭，銜接一根兩頭為M30X2的內螺紋高壓膠管。
手動卸荷閥：廠家標配；溢流閥：廠家標配；安全維護閥：廠家標配；
試壓泵出口高壓單向閥：140MPa美國HIP高壓單向閥及高壓附件；
長途泄壓閥組：140MPa美國HIP高壓氣控閥及高壓過濾器；
不銹鋼水箱：集成在試壓泵旁邊，容積1立方米內含高壓過濾器；
電接點壓力表：1.6級160MPa；
高壓膠管：160MPa一根15米，一根20米兩頭M30X2內螺紋。
實驗筆記本及打印機均為便攜式裝在便攜式手提箱內，或許直接機箱內嵌式工業平板核算機。
便攜式核算機試壓泵壓力收集操控體系,圖像僅供參閱詳細請以到貨什物為準。
1、該便攜式核算機試壓泵壓力收集操控體系在壓力實驗進程中，能夠直接在觸摸屏或核算機軟件上直接操控試壓泵的啟停和設置保壓時刻等等功用，實驗進程中既能夠隨時經過核算機（筆記本電腦或許機箱內嵌工業平板電腦）操控收集體系軟件，實時觀察實驗情況及壓力數值和壓力曲線，并可保留數據隨時打印實驗報表，實驗報表格式電子檔可恣意隨時修正。還能夠經過觸摸屏顯現實時壓力數值和實時壓力曲線，主動記錄壓力值及升壓保壓進程的曲線變化并存儲，經過U盤導出數據到核算機等功用。
2、長途操控收集：便攜式核算機試壓泵壓力收集操控體系經過壓力傳感器數據線與試壓泵相連，另富含一套壓力遙控裝置，可長途100米操控試壓泵啟停，能夠進行延長，然后完結長途操控、收集、安全試壓的意圖！
4、設備的裝置調試由供方技能人員7X24小時電話輔導。如電話輔導不能完結裝置調試，兩邊協議供方酌情收取裝置技能人員差旅費用后，我公司可當即派人到需方進行裝置調試。
便攜式核算機試壓泵壓力收集操控體系車間作業現場什物圖，開機畫面能夠定制公司稱號及LOGO，此類型為6路收集，單臺試壓泵裝備為單路收集。圖像僅供參閱詳細請以什物為準。
三、設備的操控體系的主要功用及技能參數：
1、靜壓實驗；（最大實驗壓力125MPa）；
2、爆炸實驗；（最大實驗壓力125MPa）；
3、本體系選用一支160MPa精度為FS0.25%壓力傳感器收集數據。
4、體系壓力無級調理,靠核算機軟件操控;試壓泵自身的一些硬件功用包括：“開端”、“暫停”、“卸壓”、“手動調壓”等；

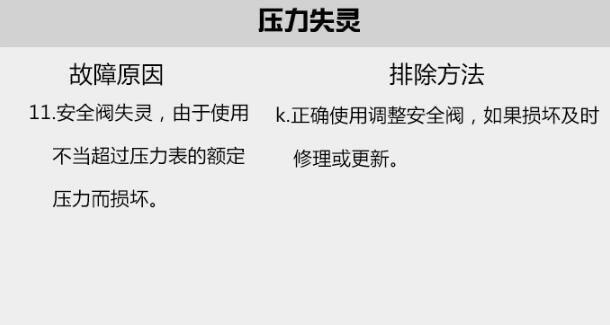

5、本試壓體系選用電動試壓泵安全閥超壓主動起跳和進口高壓氣控閥長途卸放壓力，以及選用防震電接點壓力表來進行體系限壓安全維護。假如試壓泵出現緊迫停機，能夠手動泄除試樣及設備內部壓力。
6、保壓時刻和壓降都是從升到設定壓力一分鐘（用戶能夠自個設定這個時刻）今后開端進入保壓時刻和核算實踐壓降。
7、實驗程序及參數預輸入功用，依照被測驗容器設定典型的實驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆炸。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至抵達實驗標準壓力；多段恒速升壓保壓實驗進程（可程序挑選期間0-10段）--恒速升壓直至抵達實驗標準壓力；
8、實驗壓力在實驗進程中能夠恣意設定單段或許多段保壓測驗，升壓速度能堅持安穩，可完結無級調理，抵達壓力精準無超壓。升壓速度可顯現、可操控；實驗數據和曲線參數能實時顯現、能主動保留存貯實驗成果、并可恣意打印實驗報表；能直接編制、保留、調用編程好的程序，避免實驗參數輸入的錯誤；實驗數據能直接以模板方式生成，基本信息完整，只需求做一些補白、判別即可，同時實驗成果可修正，可聯網，可與OFFICE工作軟件兼容，其模板可從頭編制，并設定。
9、軟件的運用者有各自的帳戶和暗碼。
10、本體系核算機操控體系添加了壓力遙控裝置，可在100米以內對試壓泵進行啟停，然后抵達高效安全的意圖，操控體系有手自一體的功用，假如主動有些失靈，可運用手動完結試壓實驗。
注：以上體系操控軟件功用為我公司通用軟件功用！可依據客戶實踐需求添加恣意功用。因我公司軟件為開放式，由客戶提出技能請求，界面功用為恣意，抵達客戶滿足是我們的主旨。
以下是軟件界面：（此界面也可依據客戶提出請求，定做界面）
以上是軟件的一些基本功用，圖像僅供參閱。請以什物為準！
以上為客戶供給的試壓報表。僅供參閱，詳細請以什物為準。
本體系實驗報表由客戶供給模版，開放式制造。
附件：核算機操控軟件一些基本功用，圖像僅供參閱詳細請以什物為準。
體系操控軟件操作界面說明及體系軟件的參數設置：
本體系內置本公司自立研制的專用操控軟件，操作界面人性化，軟件功用老練安穩無缺點，能夠恣意設定實驗項目、壓力值、保壓時刻等各種實驗參數。完善的人機交互界面，擬定試壓計劃后會經過彈出窗口的方式引導操作員完結實驗。經過對話框上“斷定”，“撤銷”按鈕對相對風險（例如爆炸實驗）的實驗項目，讓程序員進行確認，斷定實驗的精確與安全。軟件可依據用戶技能請求更改功用，可依照用戶自定義界面及功用編制，以兩邊終究交流需方認可的界面為準。
1、登錄：體系主動生成一個超級用戶，用戶名和暗碼為admin，進入體系后，經過添加修正刪去用戶等操作，用戶可自個添加刪去修正用戶稱號暗碼等級等。
2、體系登錄和退出
登錄：能夠按別的用戶名從頭登錄。退出：退出軟件。
3、用戶裝備，只要辦理員用戶才干進行用戶裝備
添加刪去修正：
用戶稱號是唯一的，假如現已有此用戶，不能再添加同一用戶稱號。正在登錄的用戶不能被刪去。
4、參數裝備：只要辦理員用戶才干進行參數裝備
（1）串口裝備：
地址為PLC的地址
端口號為PC和PLC銜接用的串口的端口號
波特率、校驗、數據位、中止位應和PLC的對應（本機串口端口號是1）
（2）傳感器裝備：
裝備高壓傳感器和低壓傳感器。
量程為傳感器量程，最大安全壓力應不超越傳感器量程，爆炸門限是指在100毫秒內壓力降低爆炸門限所設定值以上以為是爆炸。泄壓門限是指泄壓到設定門限以下以為泄壓結束。泄壓延時是指泄壓到泄壓門限后持續泄壓設定時刻后中止泄壓。PID系數設定規模為10-50。數值越小，鎮壓速度會越慢，反之速度會快，關于小容器，應選小的系數，大容器應選大的系數。傳感器校準填入丈量值和實踐值。至少要包括0和量程兩個值，*對應欄的數據不會被保留。
本軟件，能夠對壓力表和傳感器相互進行校驗。將壓力表實測的壓力值填入格中實踐值和丈量值一一對應，為確保精度需求多收集幾個壓力點來設置，如下圖：
（3）實驗參數
包括新建實驗參數和翻開現已裝備的實驗參數
數據保留在裝置目錄下的程序數據子目錄下，文件類型為.dat.。
挑選實驗類型，商品參數等。依據不一樣實驗類型，會有不一樣參數需求裝備。水壓實驗必須填壓力期間參數，爆炸實驗假如需求期間鎮壓再爆炸也要填期間壓力參數。壓降百分比是指保壓時刻內降低的壓力超越設定百分比被以為不合格。補壓百分比是指保壓時刻內壓力降低超越設定百分比，體系主動發動試壓泵補壓。
報表辦理
報表辦理功用包括：前史曲線、前史報表、數據整理三個選項。
前史曲線顯現保留的鎮壓數據曲線，并可發作前史報表
可點擊生成報表
以上為客戶供給的試壓報表。僅供參閱，詳細請以什物為準。
本體系實驗報表由客戶供給模版，開放式制造。
前史報表顯現前史報表，數據整理能夠刪去前史數據和程序數據
數據整理：點擊數據整理可挑選需求刪去的前史曲線與前史報表。（慎用）
常用的工具軟件
注：
1.本體系假如需求做實驗補以前的前史數據的話，可經過修正核算機時刻的方法來完結。
2.本體系能夠經過設定壓力傳感器不一樣的參數來完結與實踐壓力成倍數的實驗（多用于低壓高顯現）
3.本體系如需手動操控試壓泵鎮壓，需求將手動主動旋鈕扭至手動即可，
以上是軟件的一些基本功用，圖像僅供參閱。請以什物為準！
1）核算機操控試壓體系整機質保期為交貨之日起十二個月（人為損壞及人為不標準操作在外）；但因為本套體系電動試壓泵為需方自備，如需方在運用期間因為電動試壓泵緣由形成設備體系毛病供方修理需別的收取適當修理費用。
2）核算機操控試壓體系的其它銜接件、易損件、電器元件等質保期為現場運用六個月（人為損壞及人為不標準操作在外）；
3）在此期間因為供方的緣由，形成的質量問題需擔任“三包”；費用由供方承當。超越質保期如發作非正常的設備毛病，供方亦應供給及時有用的有關效勞。
