超高壓250兆帕試壓泵綜合水壓試驗系統技術方案
5.設計耐壓：油壓電動試壓泵200MPa，水壓250MPa；
一、電動試壓泵設備的使用條件：
6.該系統的油壓由200兆帕高壓電動試壓泵和試壓泵的壓力控制閥箱分別控制。
本系統水壓由一臺250兆帕高壓電動試壓泵和兩臺試壓泵壓力控制閥組控制；
7.本系統水壓采用3D-SY180/250MPa高壓電動試壓泵為動力源，15KW變頻電機；
該系統以4D-SY54/200兆帕高壓電動試壓泵為動力源，油壓采用7.5千瓦變頻電機。
8.本系統試壓泵的壓力控制閥組采用高壓單向閥、截止閥和兩個高壓氣動閥作為壓力保護和泄壓閥組；
9.測試溫度：根據實際使用環境和介質溫度；
10.壓力測量精度：本系統采用250兆帕壓力傳感器和250兆帕壓力表(標準)，滿量程精度為FS0.25
11.為了減少壓力測試中的誤差，本系統的壓力測試采用了精度在100兆帕以下的壓力傳感器，精度為0.25%。為了減少壓力試驗中傳感器與壓力表之間的精度誤差，系統采用100兆帕傳感器壓力試驗時，還采用1.6級150圓不銹鋼耐沖擊100兆帕壓力表相互對應；
11.為了減少壓力測試中的誤差，在105兆帕和140兆帕的壓力測試中使用了160兆帕?xí)r精度為0.25%的壓力傳感器。為了減少壓力試驗中傳感器與壓力表之間的精度誤差，系統在采用160兆帕傳感器壓力試驗時，還采用1.6級150圓不銹鋼耐沖擊160兆帕壓力表相互對應；
11.為了減少壓力測試中的誤差，系統在245兆帕的壓力測試中采用了一個精度為0.25%的壓力傳感器。為了減少壓力試驗中傳感器與壓力表之間的精度誤差，系統在采用250兆帕傳感器進行壓力試驗時，還采用1.6級150圓不銹鋼耐沖擊250兆帕壓力表相互對應；
12.該系統的總體控制精度為fs 0.3-0.5%；
13.電源：ac380/220v，50hz
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.環境溫度：5~42(車間正常工作溫度)；
3.被測對象：安全閥；
4.試驗介質為：水和32 #液壓油。如果使用環境在零度以下，請自行選擇防凍介質；
14.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的；參考試壓泵的實施標準；
JB/T9089-2014試壓泵，JB/T6909-2014超高壓泵，JB/T12013-2014自控試壓泵
JB/T53194電動試壓泵產品質量分級；
高清視頻監控系統參考標準：
(1)公共安全行業標準和公安部對安全防范項目的管理要求；
(2)GB50198-94《民用閉路電視監控系統工程技術規范》；(3)國家其他相關法律法規。
以上是客戶的技術要求。根據客戶的技術要求，結合我公司的類似工程，技術方案如下：
以上是客戶的技術要求。根據客戶的技術要求，結合我公司的類似工程，技術方案如下：
Iii .250兆帕計算機高壓測試系統的配置參數及報價：
名字
明細項目
量
單元
保留票據
價格(元)
數
計算
機器
高的
按
測量
嘗試
系
團結
壓力測試泵控制系統
油壓水壓控制系統計算機主機
設置
臺灣省燕化工業計算機
油壓、水壓控制系統顯示器
臺
飛利浦22寸液晶顯示器
監控系統顯示器
臺
飛利浦22寸液晶顯示器
打印機
臺
惠普激光打印系列
試壓泵智能控制系統
套
出品
變頻器及變頻控制系統
臺
18.5KW控制15KW變頻電機
三屏計算機操作臺及變頻控制箱
臺
碳鋼噴塑，出品
浙大中控數顯記錄儀
臺
浙大中控，操作臺顯示實時壓力
高清網絡攝像機，四路高清攝像監控系統及網絡數據線等
套
海康威視網絡硬盤錄像機加四路高清攝像以及安裝
3D-SY180/250MPa電動試壓泵含250兆帕壓力傳感器及250兆帕壓力表
套
出品，15KW變頻電機
4D-SY54/200MPa電動試壓泵
臺
出品，7.5KW變頻電機
200MPa標準試壓泵壓力控制閥組箱
套
詳見下頁附表，移動式閥組箱
250MPa標準試壓泵壓力控制閥組箱
套
詳見下頁附表，移動式閥組箱
300L試壓泵不銹鋼水箱
臺
250MPa試壓泵用，含自動補水系統
250MPa試壓泵高壓輸出五路管匯閥門等
套
氣控單向閥鏡面不銹鋼管匯閥門
設備整體配電及UPS配電系統
套
山特城堡系列C2K標機
軟
件
專用試壓泵壓力測試控制軟件
套
根據客戶需求非標設計
試壓泵壓力測試控制軟件脫機版
套
根據客戶需求非標設計
便攜式壓力采集系統
套
SKD-2015型，出品
設備集成包裝運費及安裝調試費
13%增值稅
設備總價
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體
本報價為不含質保金價格，最終請以雙方技術協議中最終配置價格為準。
壓力數顯功能：系統不僅在計算機軟件上可實現壓力參數實時顯示，還可通過數顯記錄儀（非低端XST數顯壓力表）在操作臺上進行顯示，直觀方便準確，精確高。顯示值可任意調節小數點后一至兩位。
附表一：試壓泵壓力控制閥組箱的詳細配置：
品 名
廠 家
規格型號
數量
單位
備 注
高壓氣控卸壓閥
LOYO
250MPa
套
專利產品，壓力控制閥組卸壓用
高壓氣控保壓閥
LOYO
250MPa
套
專利產品，壓力控制閥組保壓用
高壓單向閥
LOYO
250MPa
套
壓力控制閥組保壓
高壓手動截止閥
LOYO
250MPa
套
壓力控制閥組備用泄壓閥
壓力控制閥組多通接頭
LOYO
不銹鋼
若干
套
高壓多通閥塊及高壓接頭
壓力控制閥組高壓管匯
LOYO
250MPa
若干
套
鏡面不銹鋼
小氣泵
8KG,1.5KW
套
高壓控制閥組供氣
耐震電接點壓力表
濟南長城
100MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5低壓試壓用
160MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5 140MPa試壓用
壓力傳感器
廣州森諾
100MPa
支
精度FS0.5%，傳感線10米，
接頭標準M20X1.5，低壓試壓用
160MPa
支
精度FS0.25%，傳感線10米，
接頭標準M20X1.5，140MPa試壓用
245MPa壓力試驗時專用
250MPa
支
含在泵上，精度FS0.25%，傳感線10米，
接頭標準M20X1.5，245MPa試壓用
250MPa
塊
含在泵上，1.6級不銹鋼耐震150圓
接頭標準M20X1.5 245MPa試壓用
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
200MPa和250MPa電動試壓泵壓力輸出工作接頭螺紋為M30X2，通過一根高壓膠管連接到試壓泵壓力控制閥組箱，閥組箱的接口也是輸出工作接頭螺紋為M30X2，可通過一根高壓膠管連接到客戶安全閥上面，安全閥上可做變徑接頭對接。
雙屏計算機操作臺在車間實物圖片，圖片僅供參考具體請以到貨實物為準
雙屏計算機操作臺在操作間實物圖片，圖片僅供參考具體請以到貨實物為準
電動試壓泵型號:3D-SY180/250Mpa水箱集成式,圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY180/250
250MPa
180L/h
15 KW
380 V
0-50 HZ
950kg
電動試壓泵型號:3D-SY180/250MPa；
技術參數：額定壓力250MPa，額定流量180L/h；
試壓泵電機：380V/15KW變頻電機；
試壓泵材質：不銹鋼閥芯、閥座；
試壓泵控制系統：帶本地手動啟停與計算機遠程控制功能；
出口連接端：M30X2工作接頭，連接一根兩頭為M30X2的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級耐震壓力表：250MPa；
標配高壓膠管：2米；
隨機備件： 1套；
本試壓泵為生產定制泵，加大試壓泵底撬加裝試壓泵壓力控制閥組管匯閥門等。

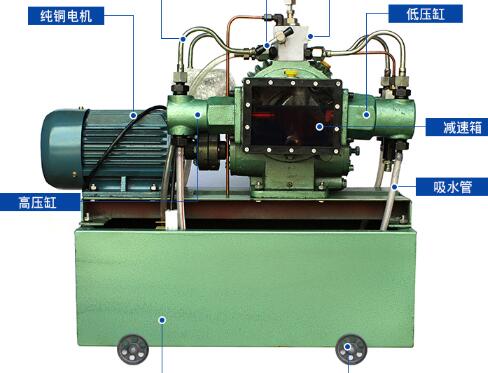

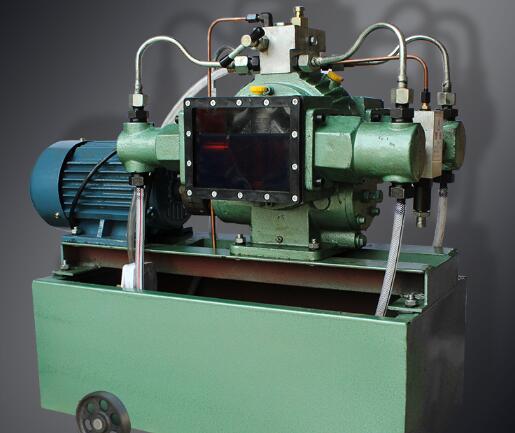

油壓用4D-SY54/200MPa電動試壓泵現場實物圖片，圖片僅供參考具體請以到貨實物為準
電動試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
4D-SY54/200
200MPa
54L/h
7.5KW
380 V
0-50 HZ
450kg
電動試壓泵型號:4D-SY54/200MPa臥式；
技術參數：額定壓力200MPa，額定低壓流量1720L/h，額定高壓流量54L/h；
試壓泵電機：380V/7.5KW變頻電機；
試壓泵控制系統：帶本地手動啟停與計算機遠程控制功能；
出口連接端：M30X2工作接頭，連接一根兩頭為M30X2的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級150圓不銹鋼耐震壓力表：250MPa；
標配高壓膠管：3米；
隨機備件： 1套；
該泵在1.6MPa之前低壓缸工作，流量為1720升每小時，超過1.6兆帕之后自動切換到高壓缸工作，流量54升每小時。
不銹鋼試壓泵壓力控制閥組，高壓氣控閥單向閥。圖片僅供參考具體請以到貨實物為準。
不銹鋼試壓泵壓力控制閥組，高壓氣控閥單向閥。圖片僅供參考具體請以到貨實物為準。
高壓試壓泵以及試壓泵壓力控制閥組在試壓現場，圖片僅供參考具體請以到貨實物為準
SKD-2015便攜式試壓泵壓力采集系統，圖片僅供參考具體請以到貨實物為準
