圓柱形測試工具壓力測試系統技術方案
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.工作環境：0 ~ 45，無可燃?xì)怏w，通風干燥，周圍無強電磁干擾信號；
3.試驗介質：水、乳液、防銹水和粘度與水相近的中性油；
4.設計耐壓為：125MPa或130MPa(電動試壓泵)；
5.測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：130MPa傳感器，精度為滿量程FS的0.25%；
7.電動試壓泵采用：3DY160/125MPa，7.5KW變頻電機或2D-SY40/130MPa，4KW變頻電機；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
以下是客戶的技術要求：
客戶現有測試系統制作的壓力測試曲線。
style="font-family:SimSun;font-size:16px;">根據我公司多年行業經驗，結合做過的實際案例，現做方案如下：
二、圓柱形測試工具壓力測試系統水壓部分，設備配置部分技術參數及詳細功能描述：
本壓力測試系統由試壓泵計算機操作臺內含控制系統和一臺3D-SY160/125MPa或2D-SY40/130MPa電動試壓泵及試壓泵壓力集成閥組（精準保壓及遠程自動泄壓功能）組成。其中電動試壓泵脫離計算機控制系統后可獨立進行試壓試驗，但只能手動開泵、停泵進行簡單的壓力測試，看壓力表讀取壓力數據。也可以開啟計算機控制軟件采集功能看曲線、讀數據，試驗完畢后也可生成試壓曲線報表，只是不能進行精準的控制試壓泵及自動泄壓等控制功能。電動試壓泵通過高壓膠管與被測工件相連接，試壓系統所有外接電線電纜及數據線一般標配10米，或者據項目現場施工需要調整。
本壓力測試系統可選擇自動計算機軟件上開泵并可以設置任意試驗壓力，到壓力精準停泵，精準保壓，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓，自動保存數據，根據現場試驗需要生成報表。還可以選擇手動，手動開啟操作臺面板試壓泵運行按鈕，試壓泵開啟運行，然后到壓力按試壓泵停止按鈕，試壓泵停機保壓，手動操作多用于不需要讀數據，看曲線打報表的試驗。本壓力測試系統配有試壓泵智能語音播報系統可外接音響設備，采用語音標準為支付寶到帳語音相同的語音播報系統（如：支付寶到帳12元；實際播報為：當前壓力12兆帕），在試壓過程中可設置實時播報試壓泵當前壓力間隔及保壓時間到請卸壓等試壓過程操作提醒。本壓力測試系統軟件除具有客戶技術要求之中需要的數據曲線功能外，還有很多試壓行業用到的各種試壓功能，本壓力測試系統在計算機軟件上設置好壓力測試試壓程序然后點開泵，系統自動運行，如發現有問題可隨時點軟件暫停按鈕暫停處理或按操作臺急停按鈕，緊急停止其他功能就不一一描述了。
本壓力測試系統采用電動試壓泵溢流閥超壓自動起跳和電接點壓力表來進行系統限壓安全保護，以及試壓泵壓力集成閥組里的高壓氣控閥卸荷壓力，試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除工件及設備內部壓力, 設備運行如遇緊急情況，按下急停按鈕可對系統進行斷電處理。
三、圓柱形測試工具壓力測試系統水壓部分，設備配置部分技術參數
名稱
明細項
數量
單位
備 注
圓
柱
形
測
試
工
具
壓
力
測
試
系
統
試壓泵控制系統
計算機
套
飛利浦22寸液晶顯示器，商用機
打印機
臺
惠普彩打系列
壓力傳感器
支
130MPa精度為FS0.25%
試壓泵控制系統
套
出品
變頻器及變頻控制系統
臺
海利普11KW控制試壓泵電機
單屏計算機操作臺
臺
出品
3DY160/125MPa電動試壓泵
臺
7.5KW變頻電機
2D-SY40/130MPa電動試壓泵
臺
4KW變頻電機
試壓泵壓力集成閥組
（內含高壓單向閥及高壓氣控閥）
套
140MPa，通徑4或者6
進口HIP高壓單向閥及高壓常閉氣控閥
試壓泵U型三通表架子或者
安裝在被測工件的管匯一端上
個
用于安裝壓力傳感器與壓力表
設備綜合配電系統
套
根據設備實際制作
軟件
專用試壓泵壓力測試控制軟件
套
根據客戶技術要求非標設計
專用試壓泵壓力測試控制軟件
套
客戶技術要求非標設計（脫機版）
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

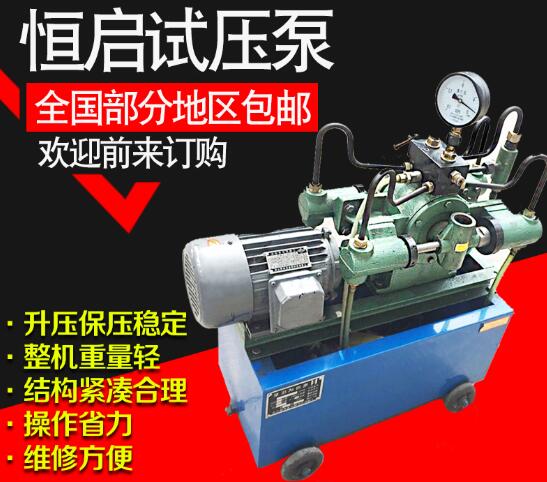

電動試壓泵型號:3D-SY160/125MPa推車式帶水箱,圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY160/125
125MPa
160L/h
7.5 KW
380 V
0-50 HZ
180kg
電動試壓泵型號:3D-SY160/125MPa推車式帶水箱
技術參數：額定壓力125MPa，額定流量160L/h，
試壓泵電機：380V/7.5KW普通電機；
試壓泵材質：除水箱外過水件均為不銹鋼，閥芯、閥座、鋼套均為不銹鋼；
試壓泵控制系統：帶本地手動啟停及計算機精準控制功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；

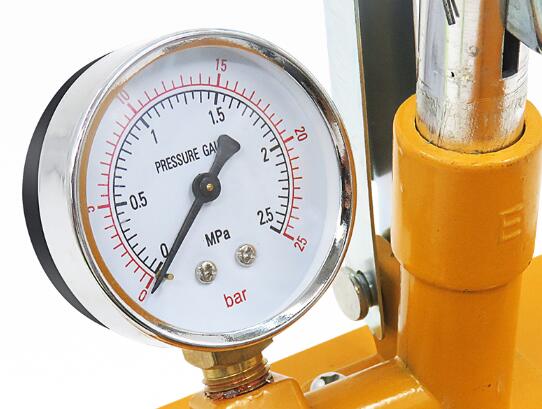

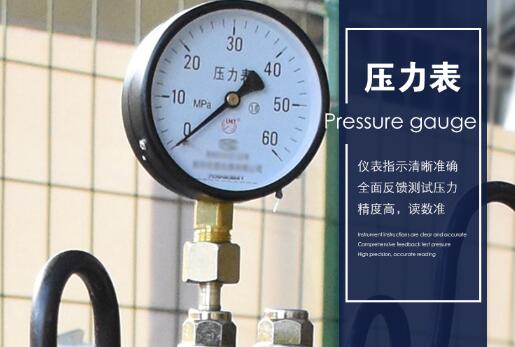

1.6級150圓不銹鋼耐震電接點壓力表：160MPa；
標配高壓膠管：3米；
隨機備件： 1套；
2D-SY40/130MPa電動試壓泵圖片，圖片僅供參考具體請以到貨實物為準
2D-SY40/130MPa電動試壓泵圖片，圖片僅供參考具體請以到貨實物為準
電動試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
2D-SY40/130
130MPa
40L/h
4 KW
380 V
0-50 HZ
260kg
電動試壓泵型號:2D-SY40/130MPa；
技術參數：額定壓力130MPa，額定流量40L/h；
試壓泵電機：380V/4KW變頻電機；
試壓泵控制系統：帶本地手動啟停及計算機控制功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級150圓不銹鋼耐震電接點壓力表：160MPa；
標配高壓膠管：2米；
隨機備件： 1套；
專用單屏計算機操作臺，圖片僅供參考具體請以到貨實物為準
雙屏帶監控計算機操作臺，圖片僅供參考具體請以到貨實物為準
天津海洋石油工程公司，原有氣動試壓泵壓力測試系統改為電動試壓泵測試系統
試壓泵壓力集成閥組內含高壓單向閥及高壓氣控閥，用于精準保壓及自動泄壓
試壓泵壓力集成閥組內部，圖片僅供參考，具體請以到貨實物為準
三、設備的控制系統軟件的主要功能及技術參數：
鑒于目前很多同行業廠家都是直接使用PLC可編程邏輯控制器自帶的組態功能軟件，來冒充試壓泵專業控制軟件，往往是一個模板軟件，固化了試驗流程，客戶試驗時根本不能進行自主的編程，更不能根據實際試驗及時調整試驗程序，也不能單獨升級某些需要的功能，升級要單獨收費，幾百家用戶一樣的界面，一樣的報表。
試壓泵控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的標準設計：軟件界面及控制內容完全開放設計由用戶提出要求，在試驗時可任意設定任何試驗項目，我們完成功能。我們有幾百家客戶案例，就有幾百個軟件界面和幾百種不同的軟件功能，并提供日后免費升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件，待用戶能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下可免費為需方升級。）
計算機壓力采集控制軟件的主要基本功能如下：
1、靜壓試驗；（最大試驗壓力125MPa）；
2、爆破試驗；（最大試驗壓力125MPa）；
3、本系統采用一支130MPa精度為FS0.25%壓力傳感器采集數據。
4、系統壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；
5、本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和試壓泵壓力集成閥組內的高壓氣控閥卸放壓力來進行系統限壓安全保護。如果試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除試樣及設備內部壓力, 設備運行如遇緊急情況可進行斷電處理。
6、本套系統除了具有客戶技術要求中的梯度升壓和升泄壓功能外還具有下面N多功能：
7、本系統還具有語音實時播報壓力功能，保壓時間和壓降都是從升到降任意設定時間（用戶可以自己設定這個時間）以后開始進入保壓時間和計算實際壓降。
8、試驗程序及參數預輸入功能，可任意設定升壓程序流程，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（梯度升壓，可程序選擇階段0-10段，或者更多段）--恒速升壓直至達到試驗標準壓力；另外本軟件可以任意設定疲勞測試功能，1-10萬次。
9、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。
10、軟件的使用者有各自的帳戶和密碼。
注：以上系統控制軟件功能為我公司通用軟件功能！可根據客戶實際需求增添任意功能。因我公司軟件為開放式，由客戶提出技術要求，界面功能為任意，達到客戶滿意是我們的宗旨。
